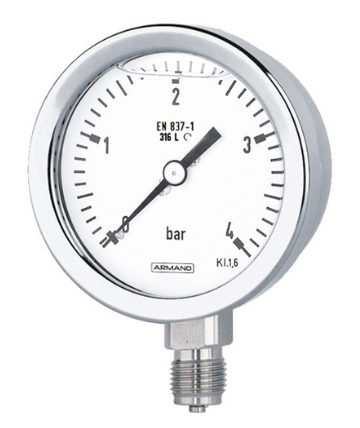

產品簡介

（一）RCha63/RChaG63

精度 (EN 837-1)

• 等級1.6
• 等級2.5 對于壓力范圍 0-600 和 0-1,000 bar (0-10,000 和0-15,000 psi)

外殼

• 寬卡口環,拋光的 (美式外殼類型), 1.4301 (304 不銹鋼)

外殼保護類型(EN 60 529 / IEC 529)

• IP 54
• IP 65 用于型號RChaG (壓力范圍 ≥ 2.5 bar及以上), 含rFr型外殼結構和封閉的卸壓口

卸壓裝置

• 卸壓裝置在外殼的頂部； rFr型外殼結構的卸壓口

外殼透氣

• 對于卸壓裝置、卸壓口；卸壓口透氣所需的補償內 部壓力的壓力范圍 < 10 bar,只要運行情況允許也可取其他壓力范圍。

外殼填充

• 型號RChaG：甘油

標準外殼尺寸

• 63 (mm) (2?")

浸濕零件

• 型號-3：           連   接： 1.4571 (316 不銹鋼)

                         波登管：1.4571 (316 不銹鋼)，

                                        氬弧焊，

                                        ≤  60 bar (800 psi)   C-型

                                        ≥ 100 bar (1,500 psi)  螺線管型

• 型號-1：           連   接:    黃銅

                         波登管:   青銅

                                        ≤  40 bar (600 psi)    軟焊，C-型

                                        ≥  60 bar (800 psi)    銀釬焊，螺線管型

外殼結構

• 連       接：         螺絲
• 連接位置：         底部連接,  或背部下方連接 (r) / 背部中央連接
• 安裝裝置：         無或表面安裝所需的后置法蘭(Rh)/面板上安裝所需的前置法蘭 (Fr), 或面板上安裝所需的U型卡口(BFr)

壓力范圍 (EN 837-1)

• 型號-3：0-0.6 bar (0-10 psi) 至0-1,000 bar (0-15,000 psi)
• 型號-1：0-0.6 bar (0-10 psi) 至 0-600  bar (0-10,000 psi)

（二）RCha100/RChaG100、RCha160/RChaG160

精度 (EN 837-1)

• 等級1.0

外殼

• 寬卡口環,拋光的 (美式外殼類型), 1.4301 (304 不銹鋼)

外殼保護型號(EN 60 529 / IEC 529)

• IP 54
• IP 65 用于型號 RChaG 100 和型號 RChaG 160 (壓力范圍 ≥ 2.5 bar 及以上)

卸壓裝置

• 型號RCha        卸壓口在外殼背面，1" (? 25mm)
• 型號 RChaG    卸壓口在外殼頂部

外殼透氣

• 型號 RChaG    含卸壓裝置

外殼填充

• 型號 RChaG:甘油

常規外殼尺寸

• 100, 160 (mm) (4", 6")

浸濕零件

• 型號-3：          連   接： 1.4571 (316 不銹鋼)

                        波登管： 1.4571 (316 不銹鋼) ，

                                        氬弧焊，

                                        ≤ 40 bar (600 psi)     C-型

                                        ≥ 60 bar (800 psi)     螺線管型

                                        1,600 bar (20,000 psi) NiFe合金，螺線管型

• 型號-1：          連   接：  黃銅

                        波登管：  ≤ 40 bar (600 psi)  青銅，C-型，軟焊

                                         ≥ 60 bar (800 psi)  1.4571 (316 不銹鋼)，

                                         螺線管型，銀釬焊

外殼結構

• 連       接：      螺紋
• 連接位置：      底部連接, 或背部下方連接 (r)
• 安裝裝置：      無或表面安裝所需的后置法蘭(Rh)/面板上安裝所需的前置法蘭 (Fr)或面板上安裝所需的U型卡口(BFr)

壓力范圍 (EN 837-1)

• 型號-3：0-0.6 bar (0-10 psi) 至 0-1,600 bar (0-20,000 psi)
• 型號-1：0-0.6 bar (0-10 psi) 至 0-1,000 bar (0-15,000 psi)
